你知道3dmax绘图时

怎么根据施工图纸或彩屏图纸

快速生成双面墙体麽

如果不知道一定要往下看

小编教你扮家家渲梦工厂

最便捷方式简单的创建方式

功能介绍

该功能可以导入cad施工图或者彩平图为基础参考，快速进行描绘创建双面墙体、挖门洞以及窗洞

我们先来看看操作演示吧

第一步：导入参考

在3dmax中导入要作为参考的cad施工图纸或者彩平图.

第二步：确认创建类型

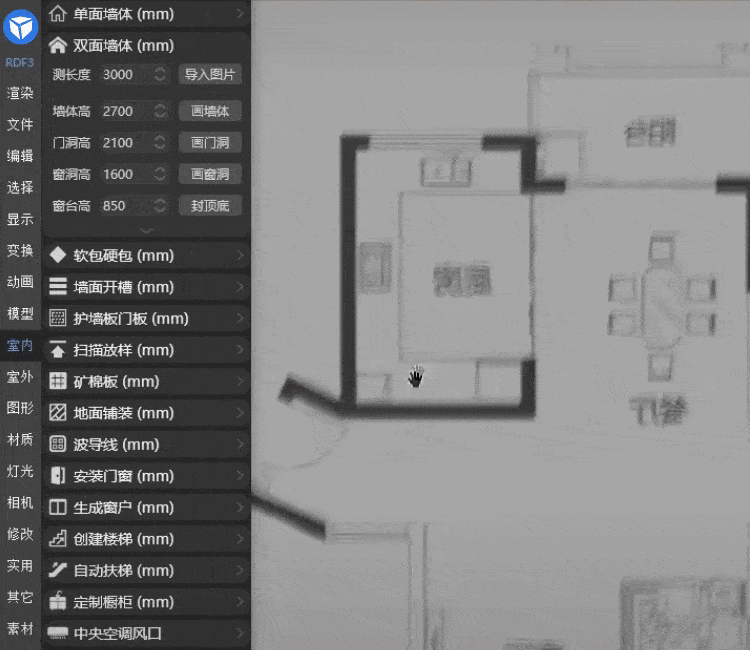

打开扮家家渲梦工厂工具栏“室内>双面墙体”，根据自己要画墙体、门洞、窗洞、封面进行选择点击对应按钮，可以分别确定创建内容的高度，以及确定相应厚度情况。

第三步：描绘创建

在参考图纸中，进行对应创建内容描绘并创建。

如果在第二步选择了“自由”厚度，可以从开始点描绘确认长度，等确定长度后可以通过右击鼠标确定描绘的厚度。

如果在第二步选择了“固定”厚度，则描绘时扮家家渲梦工厂会在确定长度后，自动确定厚度。

第四步：封面地板天花

模型创建后，进行孤立并检查是否有缝隙，如果有缝隙则消除，再进行封面，否则会失败。

直接选中模型，点击工具栏“室内>双面墙体”中的“封顶底”。

温馨提示：

1. 单面墙体里面的桥接门洞和桥接窗洞支持双面墙体，同时单面墙体支持双面墙体的开门洞和窗洞

2.如果是根据cad施工图作为参考进行创建墙体，建议开启“捕捉”功能。

3.默认不开“捕捉”时，会显示辅助线。

当然如果你对渲梦工厂的其他操作演示也有兴趣想了解，可以点击观看整套操作演示哦>>渲梦工厂基本操作演示

如果还想看双面墙体功能具体的演示操作过程，可以继续看操作演示视频~

常见问题解答

提问：墙体挤出的高度2700，但生成的墙体却很矮是怎么回事？

回答：首先，输入的数字为毫米，而且墙高是绝对忠实于这个数值的。那么问题就很大可能出在你的场景单位不对，建议你先检查自己场景单位是否正确对应。
